芯力特雙通道本地互聯網絡LIN收發器--SIT1022Q

發布日期：2022-11-07發布者：芯力特 分享到:

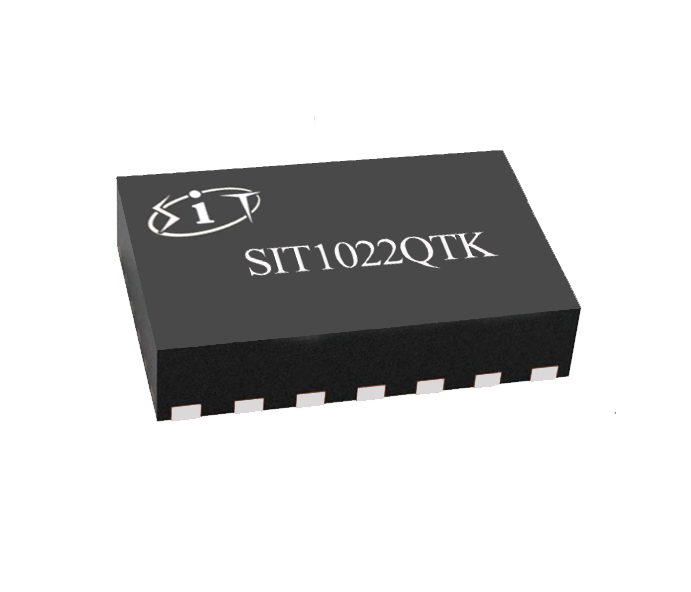

SIT1022Q是一款雙通道本地互聯網絡（LIN）物理層收發器，符合LIN 2.0、LIN 2.1、LIN 2.2、LIN 2.2A、ISO 17987-4:2016 (12V) 和SAE J2602標準。主要適用于使用1kbps至20kbps傳輸速率的車載網絡。SIT1022Q通過TXDx引腳控制 LINx總線的狀態，可將協議控制器的發送數據流轉換為具有最佳壓擺率和波形整形的總線信號，以最大程度地減少電磁輻射發射（EME）。LIN總線輸出引腳具有內部上拉電阻，僅當用作主機節點時，才需將LIN總線端口通過一個與二極管串聯的外部電阻上拉至VBAT。SIT1022Q通過LINx引腳接收總線上的數據流，并由接收器的輸出引腳RXDx將數據傳送到外部的微控制器。

SIT1022Q可在5.5V~18V工作電壓范圍內，支持12V 應用。SIT1022Q在休眠模式和待機模式下可實現極低的靜態電流消耗，發生故障時可快速地將功耗降至最低，并且可通過SLPx_N引腳上的消息將器件置于正常工作模式。

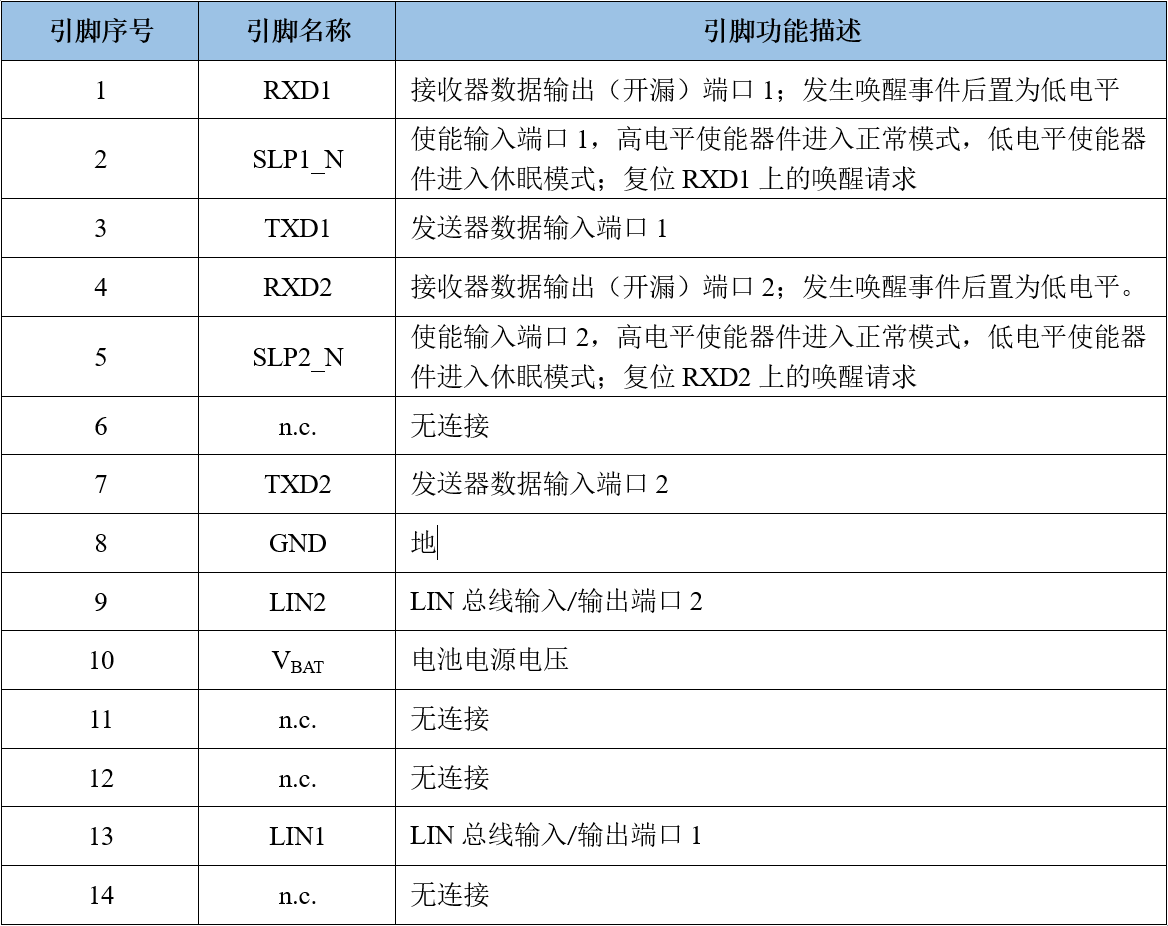

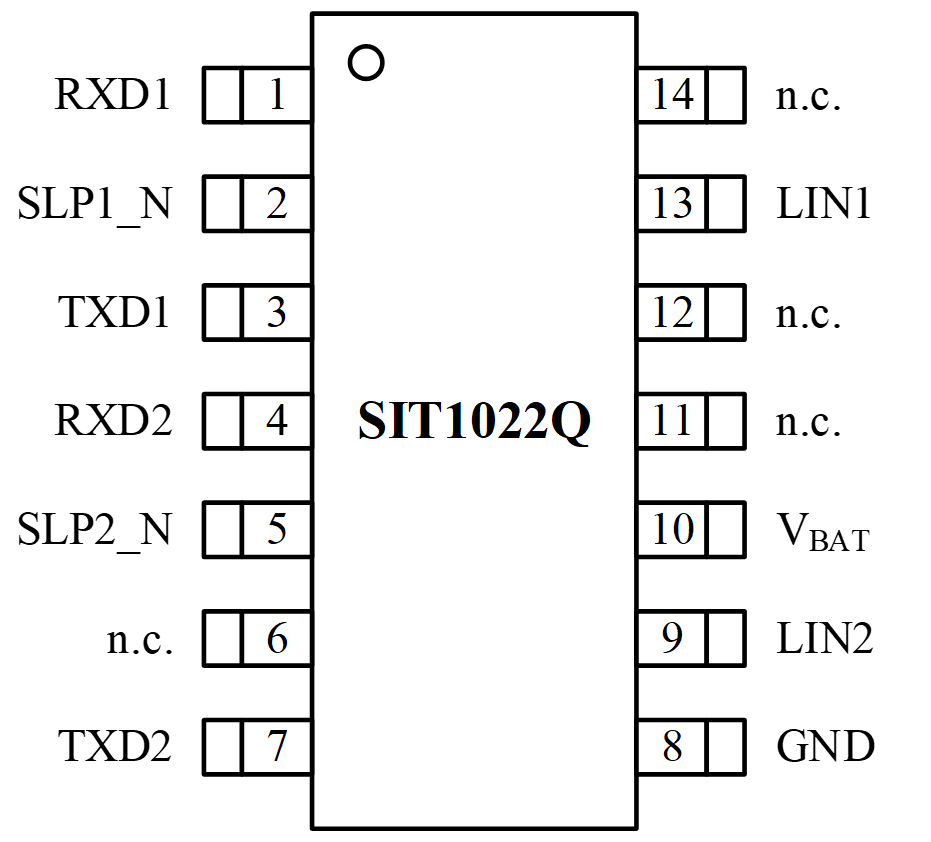

SIT1022Q的引腳定義：

主要特點

• 兼容“LIN 2.x/ISO 17987-4:2016 (12V)/SAE J2602”  標準；

• 兼容K線；

• 內置過溫保護功能（熱關斷）；

• 內置顯性超時功能；

• 內置30KΩ總線上拉從機電阻；

• 總線限流保護功能；

• 電池掉電檢測功能；

• 極低功耗的休眠模式與待機模式；

• 支持LIN總線遠程喚醒；

• LIN數據傳輸速率高達20kbps；

• 提供HVSON14 / DFN3*4.5-14，小外形，無引腳封裝。
