RS485通訊接口芯片廣泛應用于各種智能儀表上，采用RS485接口的智能儀表不僅可以實現點對點的通信方式，還可以實現聯網功能，RS485為遠程抄表提供了最可靠的抄表方式。RS485接口芯片的應用非常廣泛，應用環境各有不同，而智能儀表、工業控制等現場環境時常非常惡劣，RS485通訊端口需要做好靜電防護、雷擊浪涌防護、以及380V市電接入防護等，以避免智能儀表、工控主機的損壞。本文介紹幾種典型的RS485端口防護電路。

1，AB端口之間并聯TVS，再分別串聯熱敏電阻的方式構成防護電路。

　　如圖1所示，熱敏電阻(PTC)是一種典型具有溫度敏感性的電阻，超過一定的溫度時，它的電阻值隨著溫度的升高呈階躍性的增高，當故障有大電流通過的時候，阻抗急劇升高而起到限流的作用，當故障排除時又恢復到0阻抗的狀態。

　　TVS器件是常見的箝位器件，最大的特點是殘壓低，動作精度高，反應時間快(<1ns)，缺點是耐流能力差，通流容量小，一般只有幾百安培。

　　該方案在外界浪涌電壓、ESD電流進入時，TVS首先觸發，將A，B端口之間電壓箝位到一個很低的值，但電流迅速增大，這時會導致熱敏電阻急劇升溫而切斷通路起到保護作用。

圖1 防護方案1

2， AB端口分別并聯TVS器件到保護地，AB之間并聯TVS器件，AB端口分別串聯熱敏電阻，并接氣體放電管到保護地形成三級保護的方案。

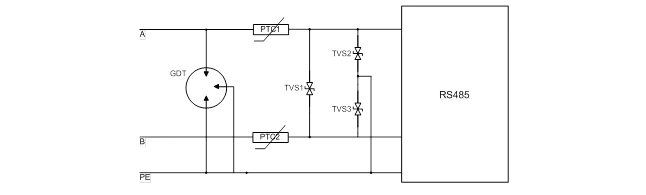

　　如圖2所示，GDT為氣體放電管，它是一種通斷型過壓保護單元，當加到兩電極兩端的電壓達到使氣體放電管內的氣體擊穿時，氣體放電管便開始放電，并由高阻變成低阻，使電極兩端的電壓不超過內部電路的擊穿電壓。它的優點是通流量容量大，絕緣電阻高，漏電流小;但缺點是殘壓較高，反應時間慢(≤100ns)，動作電壓精度較低，有跟隨電流(即續流)。

圖2 防護方案2

3，AB端口分別并聯熱敏電阻、TVS 到地，同時A，B之間并聯TVS器件的保護方案。

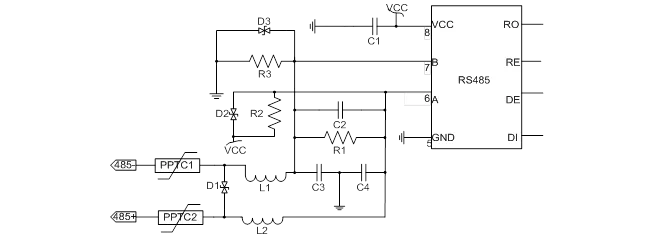

　　圖3中D1、D2、D3是TVS器件，PPTC1、PPTC2是熱敏電阻。當浪涌電壓、ESD電流進入時，D1，D2、D3首先觸發而將A，B端口上的電壓箝位到地，AB端口之間的電壓箝位到安全范圍內，此時電流迅速增大導致熱敏電阻PPTC1、PPTC2急劇升溫而形成斷路，直到浪涌、靜電或故障消除。

圖3 防護方案3

4，AB之間并聯TVS，再串聯熱敏電阻，再并聯壓敏電阻到地的三級防護方案。

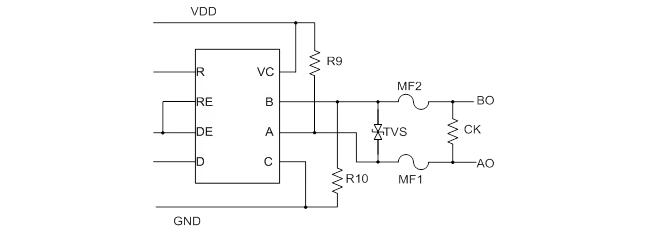

　　如圖4所示，MF1、MF2是熱敏電阻，CK是壓敏電壓。壓敏電阻屬于電壓限幅型，壓敏電阻的過流值與其瞬間內阻的乘積，即為殘壓。殘壓不能超過被保護器件的允許耐壓，該器件在一定溫度下，導電性能隨電壓的增加而急劇增大，沒有過壓時呈高阻值狀態，一旦過電壓，立即將電壓限制到一定值，其阻抗突變為低值。它的優點是通流容量大，殘壓較低，反應時間較快(≤50ns)，無跟隨電流(續流);它的缺點是漏電流較大，老化速度相對較快。

圖4 防護方案4
