SIT1145AQ是一款帶選擇性喚醒的 CAN總線收發器， 是應用于 CAN 協議控制器和物理總線之間的接口芯片，支持 5Mbps 靈活數據速率（Flexible Data-Rate），具有在總線與 CAN 協議控制器之間進行差分信號傳輸?shù)哪芰Α?/span>
SIT1145AQ總線端口耐壓可達-58V至+58V，接收器共模輸入電壓達到-12V至＋12V，VBAT工作電壓5.5V~40V, 耐壓可達70V, 適用于 12V 或 24V 應用系統。

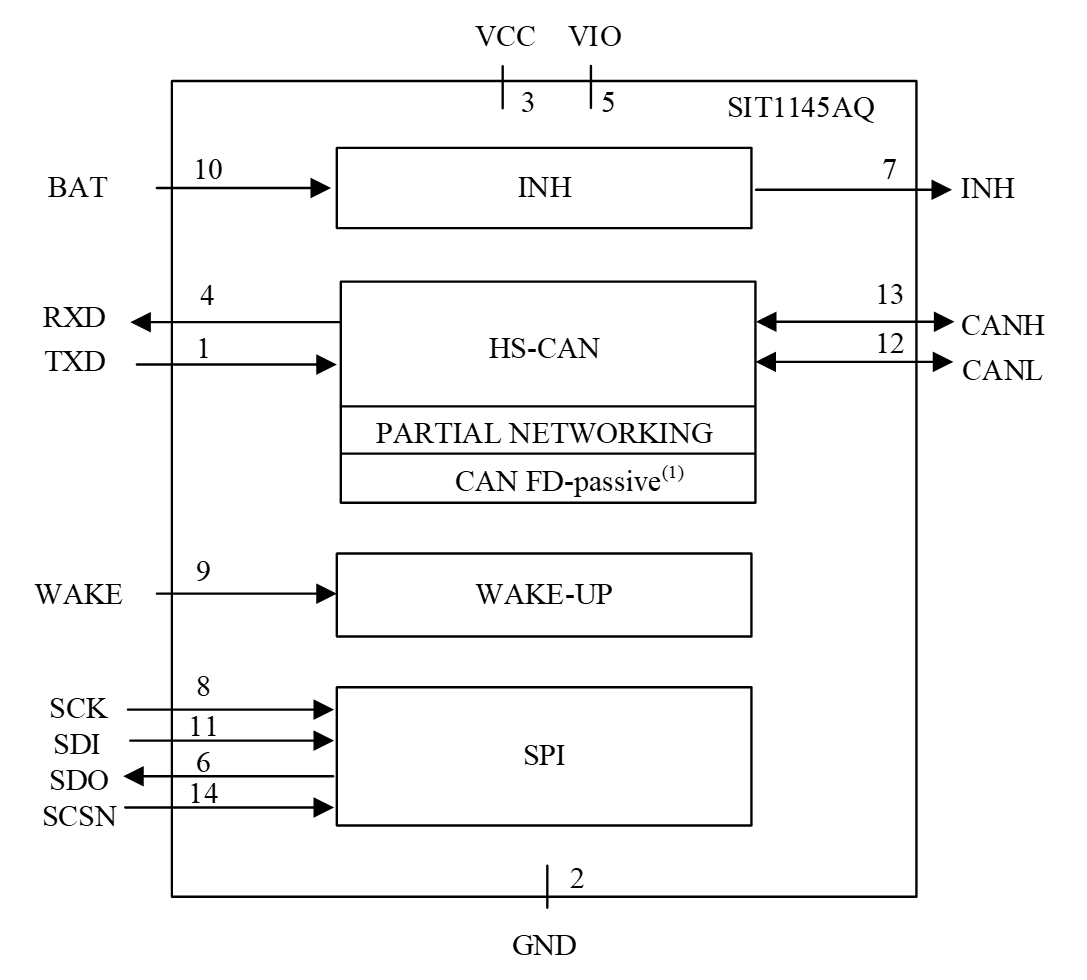

SIT1145AQ 結構框圖
SIT1145AQ擁有五種工作模式：正常工作模式、靜音模式、待機模式、睡眠等待模式和睡眠模式。除了有本地喚醒、遠程喚醒（任意幀喚醒）外，還可以通過SPI設置SIT1145AQ為選擇性喚醒。通過設置芯片內的寄存器來設置喚醒幀的范圍，進入睡眠模式后，需要總線上有匹配波特率并符合設置的喚醒幀范圍的報文才會喚醒SIT1145AQ，有效減少了主控芯片的喚醒次數和資源占用，極大節省 CAN 總線應用系統的電力和節點功耗。SIT1145AQ帶INH腳功能，能夠控制給系統供電的LDO,使系統在休眠模式下關閉LDO輸出，實現整板休眠達到最低功耗，以滿足客戶的更低功耗需求。

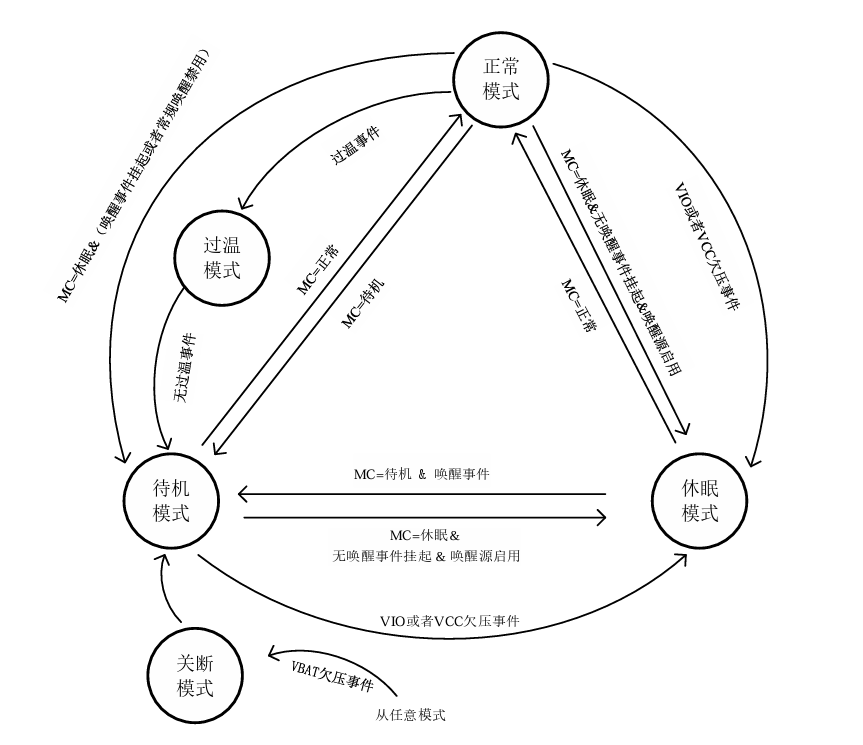

SIT1145AQ 系統狀態轉換圖
SIT1145AQ引腳定義及封裝示意圖：

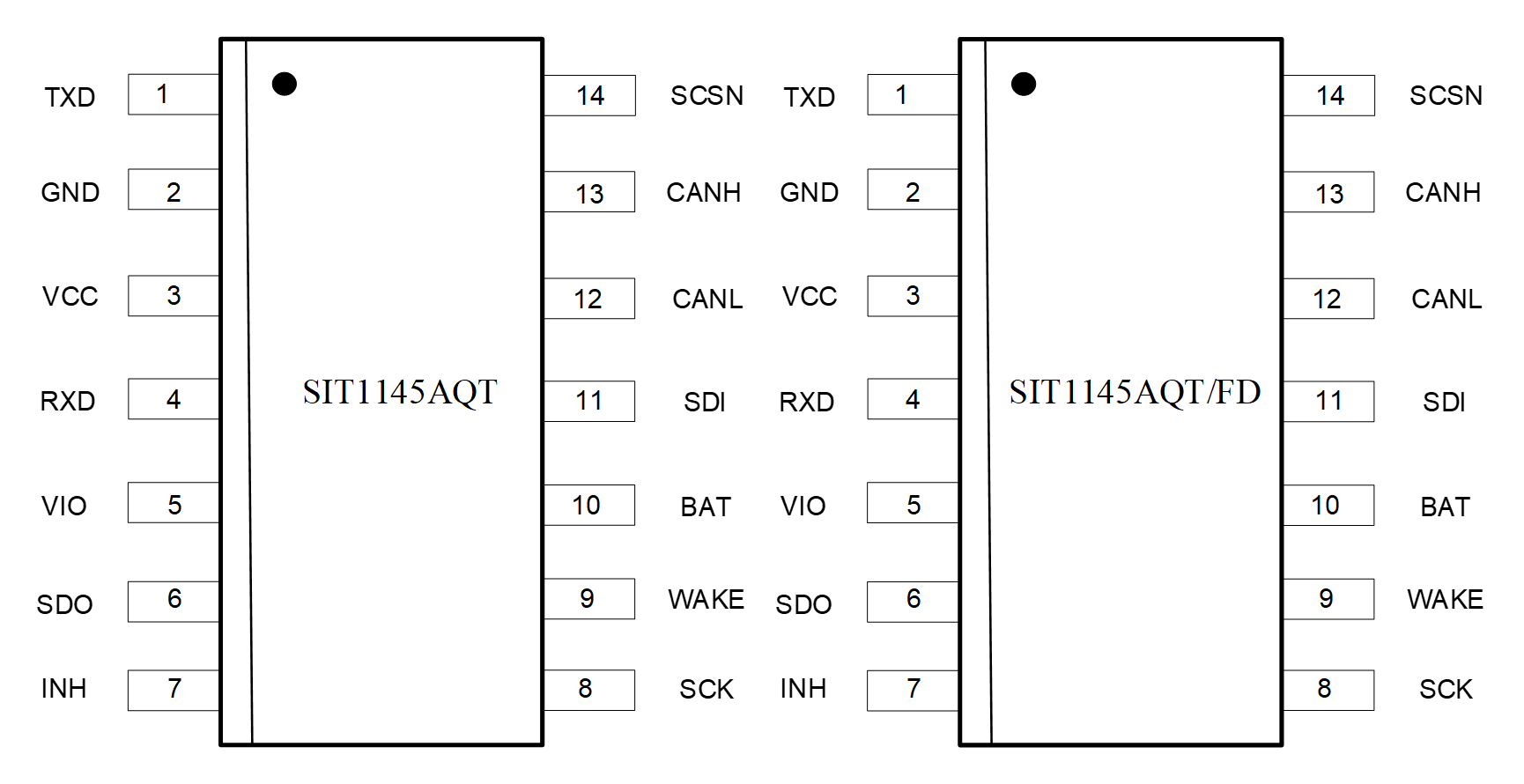

SOP14封裝

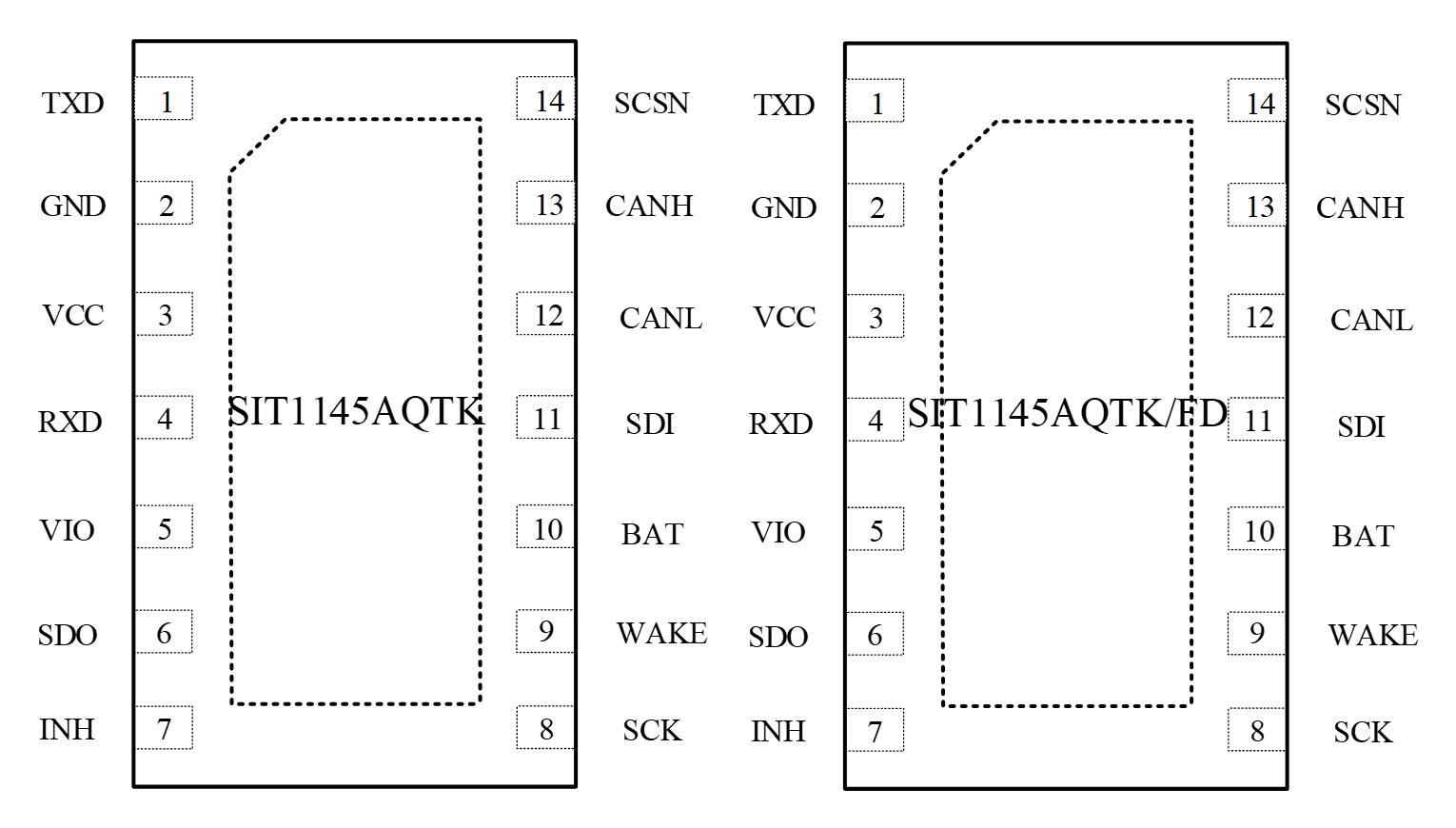

DFN4.5×3.0-14 封裝
◆ 符合ISO 11898-2:2016和SAE J2284-1至SAE J2284-5標準
◆ 擁有低功耗休眠模式以及待機模式
◆ 支持標準CAN喚醒幀的遠程喚醒，兼容ISO 11898 2:2016標準的選擇性 喚醒幀遠程喚醒
◆ 喚醒源診斷識別功能
◆ 總線端口±58V耐壓
◆ VBAT工作電壓5.5V~40V
◆ VBAT耐壓70V
◆ ±12V接收器共模輸入電壓
◆ IO口支持3.3V或5V MCU
◆ 驅動器（TXD）顯性超時功能
◆ VBAT、VCC和VIO電源引腳上具有欠壓保護
◆ 高速CAN，支持5Mbps 靈活數據速率（Flexible Data-Rate）
◆ 帶外部電源禁能引腳INH
◆ -40℃至150℃結溫范圍，且內置過溫保護
◆ TXD至RXD典型環路延時約100ns
◆ 高抗電磁干擾能力
◆ 未上電節點不干擾總線
◆ 總線自動偏置功能
◆ SOP14以及DFN4.5×3.0-14封裝
